在CY或CYD系列磁粉探傷儀中可控硅觸發電路的觸發方式的說明

作者:宏旭探傷機公司 發表時間:2016/3/15 17:27:28

CY或CYD系列磁粉探傷儀中可控硅觸發電路的觸發方式的說明

CY或CYD系列磁粉探傷儀中線圈的無極調速是利用改變雙向可控硅的雙向觸發導通角來改變線圈的導通電流,從而使磁化線圈的磁化電流實現無極可調。

1、什么是可控硅?

可控硅又稱為晶閘管,是一種有源開關器件,可以實現交流電的無觸點控制,是以小電流控制大電流,小電壓控制大電壓,平時它保持在非導通狀態,直到一個較小的控制信號對其觸發使其導通,而且一旦導通后,即使撤離觸發信號,它也保持導通,而要使其關斷,可在其陽極與陰極間加上反向電壓或將流過可控硅二極管的電流減少到某一個閥值以下,同時可控硅在觸發的狀態下不會有電火花的產生,同時觸發動作快、體積小、結構簡單、使用壽命長、可靠性高、使用范圍廣,可控硅分為單向和雙向兩種,單向可控硅相當于三個PN結串聯后由兩端引出陽極A和陰極K,并由中間的P極引出控制極G;雙向可控硅是兩個單向可控硅反向并聯,同時共用一個控制信號的組合。

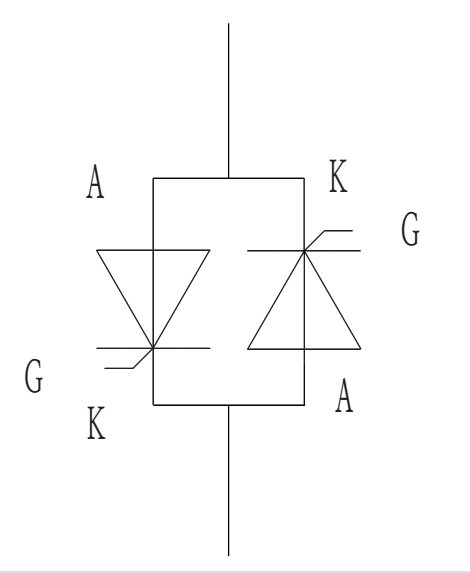

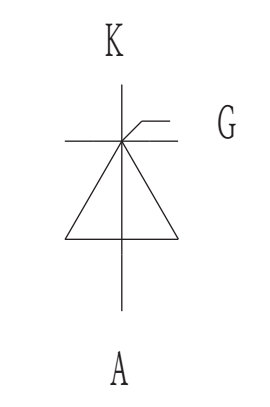

         磁粉探傷儀中單相可控硅               磁粉探傷儀中雙向可控硅

             單向可控硅                           雙向可控硅



2、怎樣改變可控硅輸出電壓?

根據可控硅的陽極電位高于陰極電位,控制極有足夠的正向電壓時,可控硅導通;導通后若陽極電位低于陰極電位,亦不關斷;若陽極電位低于陰極電位,且控制極沒有足夠的正向電壓時,可控硅從導通狀態變為關斷狀態。改變可控硅的控制極電壓的加上時間,就可以改變可控硅的陽極和陰極之間的輸出電壓值。

可控硅實現交流調壓通常有移相觸發和過零觸發兩種方式。

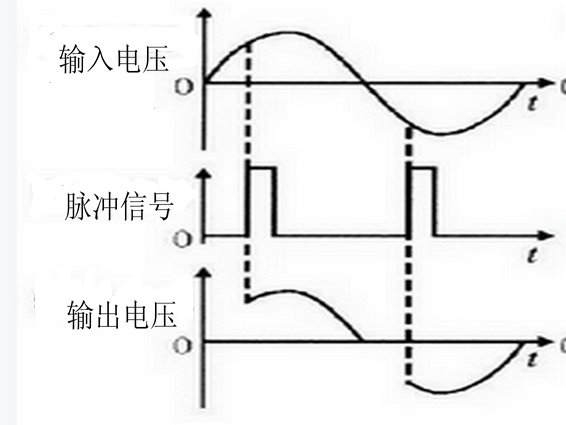

移相觸發是指通過改變導通角來改變調壓。過零觸發指檢測電源電壓在零點附近時控制導通,并通過改變單位時間內脈沖數來調壓的方式。

磁粉探傷儀中可控硅

3、怎樣利用可控硅實現雙向控制交流電?

由于磁化交流電是交流電,所以CY或CYD系列磁粉探傷儀中采用雙向可控硅并聯組成調壓電路,實現調節電流、電壓。在CY或CYD系列磁粉探傷儀中常使用觸發模塊來控制雙向可控硅的控制極,從而使雙向可控硅的陽極與陰極導通,使磁化交流電導通,從而產生磁化場,利用觸發模塊中的可調電位器來改變控制極的脈沖,從而改變磁化電流的導通時間,使得磁化電流的有效值改變,實現無極調速。
