網站首頁 >> 技術文檔 >> 機電一體接箍專用熒光磁粉探傷機(機電一體、閉路磁軛)結構示意圖

機電一體接箍專用熒光磁粉探傷機(機電一體、閉路磁軛)結構示意圖

作者:宏旭探傷機 發表時間:2015/9/6 15:58:01

探傷機結構示意圖,是為了讓準備采購探傷機的客戶了解機型樣式,確定需購買的磁粉探傷機準確功能的必備圖,下面宏旭公司將機電一體、閉路磁軛接箍磁粉探傷機的結構示意圖從,作一列表功能說明。

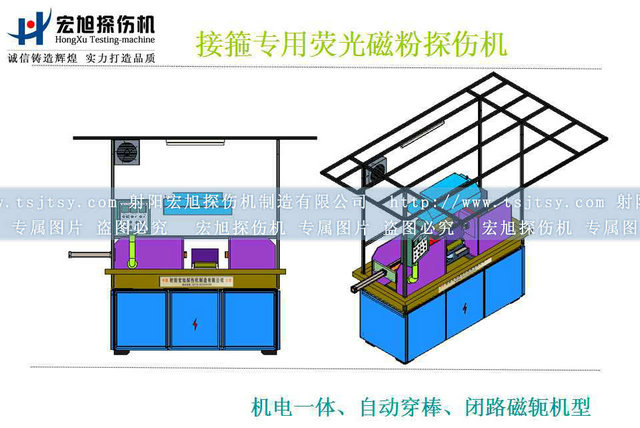

1、接箍專用熒光磁粉探傷機三維圖示

接箍磁粉探傷機圖

HCDG-5000型接箍磁粉探傷機,是采用閉路磁軛法交流磁化接箍,對接箍進行熒光磁粉檢測的專用機型,本機為機電一體型,下面是該探傷機的結構示意圖。

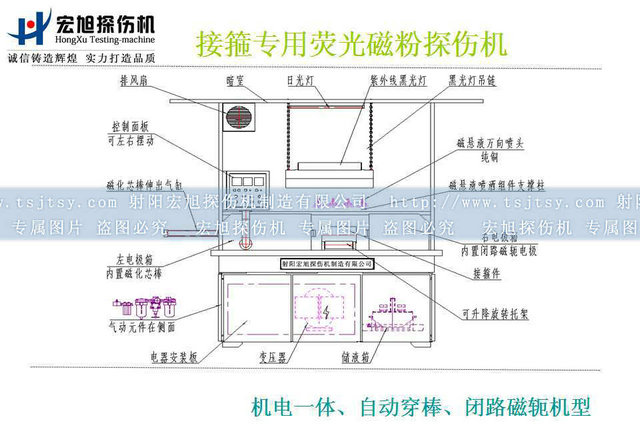

2、接箍磁粉探傷機的結構示意圖

接箍探傷機結構示意圖

3、接箍磁粉探傷機結構示意圖的分項說明

序號

名稱

功能說明

1

排風扇

用于暗室內的煤油味排出

2

暗室

框架式暗室,裝上遮光簾后可提供熒光觀察的最佳觀察環境功能

3

日光燈

用于暗室內部的照明

4

高強度黑光燈

標配紫外線黑光燈,距工件表面380mm處,照度達到1000μw/cm2

5

黑光燈吊鏈

用于紫外線黑光燈的懸吊,可調節高度及位置。

6

主控制面板(左右活動)

主控制面板位于左電極箱體前側,可按操作者需要左右擺動可定位鎖緊

7

磁化芯棒伸出氣缸

用于磁化芯棒的自動伸出、縮回

8

左電極箱

內置磁化芯棒,用于氣缸、磁化芯棒、磁化線圈的支承安置

9

氣動元件

安裝在設備左側的專用凹槽內,用于氣缸的動作控制

10

電路安裝板

設備的所有主控制電路元件均集中固定在此,用于整機自動運行控制

11

變壓器

為設備提供磁化電流的必備件

12

儲液箱

用于磁懸液的儲液、攪拌、噴液的專用裝置

13

磁懸液萬向銅噴頭

由多只噴頭組成,用于磁懸液的多方向噴灑,流量可調節。

14

噴灑組件支撐桿

用于萬向銅噴頭的固定支承作用

15

右電極箱

內置閉路磁軛電極,配合左電極箱內的伸出芯棒達到閉路磁軛磁化的目的。

16

可升降旋轉托架

用于接箍類環形零件的支承、調節中心高、前后、左右旋轉觀察磁痕

注明:1、為更好的展示本探傷機的結構,暗室布未在圖上標示。

2、本機另配有腳踏開關,用于解放雙手。

3、本探傷機配有專用透明檔液板,確保磁懸液在噴灑時濺出機外,弄臟地面及操作者的衣服。
如有關于油管接箍專用磁粉探傷機,技術咨詢、詢價、采購,請聯系我們,我公司技術人員將隨時恭候您的來電。
