軸承套圈磁粉探傷機配主控制與輔助控制面板的圖示功能說明

作者:宏旭探傷機 發表時間:2015/12/15 17:04:19

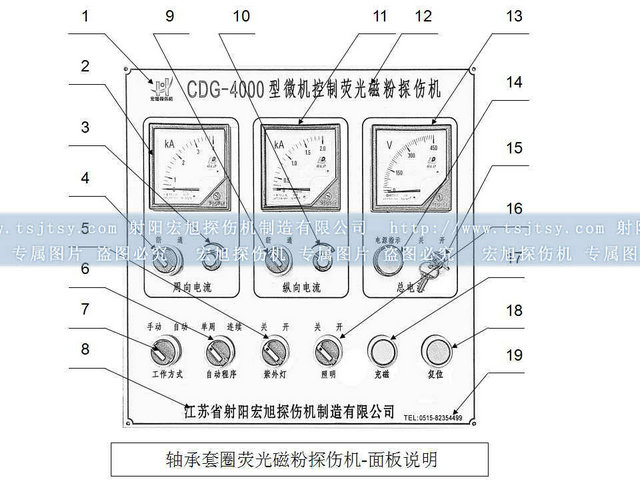

主控制面板圖示說明:

軸承套圈探傷機主控制面板

1、公司標志

8、公司名稱

14、電源指示

2、周向電流指示表

9、縱向通斷開關

15、電源開關

3、周向電流調節電位器

10、縱向電流調節電位器

16、照明開關

4、周向通斷開關

11、縱向電流指示表

17、充磁按鈕

5、紫外燈開關

12、探傷機型號

18、復位按鈕

6、單周/連續 切換開關

13、電源電壓表

19、聯系電話

7、手動/自動 切換開關





詳細說明:

序號

名稱

功能說明

1

公司標志

指示“射陽宏旭探傷機制造有限公司”公司標志

2

周向電流指示表

指示周向磁化電流大小

3

周向電流調節電位器

調節周向電流大小

4

周向通斷開關

接通時允許周向磁化,斷開時不允許周向磁化

5

紫外燈開關

可對紫外燈開關控制

6

單周/連續 切換開關

在“自動”狀態下控制自動程序是單循環或連續循環運行

7

手動/自動 切換開關

切換探傷機“手動”“自動”狀態

8

公司名稱

指示“射陽宏旭探傷機制造有限公司”公司名

9

縱向通斷開關

接通時允許縱向磁化,斷開時不允許縱向磁化

10

縱向電流調節電位器

調節縱向磁勢的大小

11

縱向電流指示表

指示縱向磁化磁勢大小(指示電流乘以線圈匝數)

12

探傷機型號

指示探傷機具體型號

13

電源電壓表

指示電源電壓是否正常

14

電源指示

指示探傷機接通電源

15

電源開關

為探傷機工作電源開關, 右旋為開,左旋為關

16

日光燈開關

可對日光燈開關控制

17

充磁按鈕

在“手動”狀態下按下對工件充磁

18

復位按鈕

在“自動”狀態下按下按鈕將自動程序復位初始狀態。

19

聯系電話

標名公司聯系電話

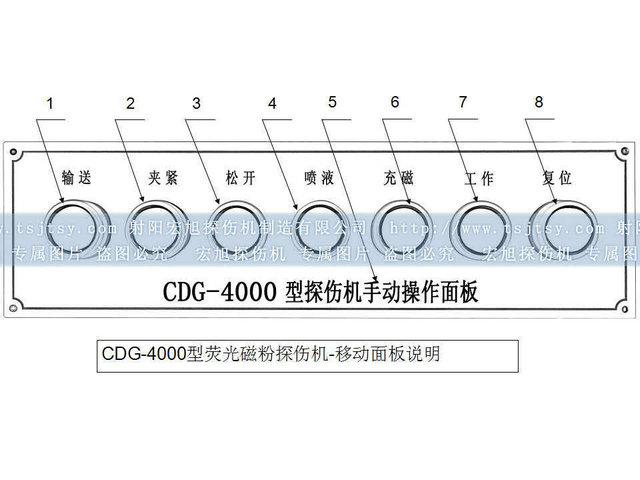

輔助面板圖示說明:

軸承套圈磁粉探傷機輔助面板

1、輸送按鈕

2、夾緊按鈕

3、松夾按鈕

4、噴液按鈕

5、型號名稱

6、充磁按鈕

7、工作按鈕

8、復位按鈕

詳細說明:

序號

名稱

功能說明

1

輸送按鈕

在“手動”狀態下按下控制檢測線的起動與停止

2

夾緊按鈕

在“手動”狀態下按下控制電極夾緊。

3

松夾按鈕

在“手動”狀態下按下控制電極松開。

4

噴液按鈕

在“手動”狀態下按下不動控制磁懸液的噴灑,松開停止噴灑。

5

型號名稱

指示探傷機的型號與標牌名稱

6

充磁按鈕

在“手動”狀態下按下持續控制探傷機的磁化功能開啟,松開停止。

7

工作按鈕

在“手動”狀態下按下持續控制探傷機的磁化功能開啟,松開停止。

注明:連續磁化時間不能超過2秒

在“自動”狀態下按下,探傷機進入循環往復的自動程序工作。

8

復位按鈕

在“手動”“自動”狀態下按下立即停止當前的工序動作,進入待機狀態
