以管材為典型工件進行分析探傷機中心導體法

作者:探傷機 發表時間:2013/5/3 14:47:48

磁粉探傷儀采用中心導體法對于環形件,管件配合線圈法可對工件一次性復合磁化,效果顯著。下面以管材為典型工件用CEW-3000型交直流熒光磁粉探傷機 以下簡稱探傷機進行試驗分析中心導體法。

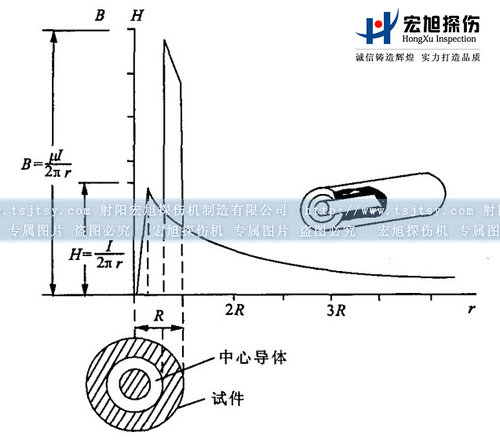

中心導體法的磁場分布如圖1 - 1所示,

磁粉探傷機中心導體法

1-1 中心導體法磁場分布

圖中芯棒半徑為R1,管件內、外半徑分別為R2R3,工件磁導率為μ,工件在真空中的磁導率為μ0,磁化電流為I,由安培環路定理求得各部位的磁場表達式為

B=

 Ir

(r≤R1)

2πR21

B=

 I

(r>R1)

2πr

      磁感應強度表達式為

B=

 μIr

(r≤R1)

2πR21

B=

 μ0I

(R1<r<R2)

2πr

B=

 μI

(R2≤r≤R3)

2πr

B=

 μ0I

(r>R2)

2πr

    由圖可見,探傷機采用中心導體法可以在管材內外表面都獲得足夠的磁感應強度,內壁強于外壁,內壁缺陷可以得到清晰的顯示,這是直接通電法所不及的。此外,對于小型的管、環工件,也可以將數個工件一起穿在芯棒上一次磁化,以提高工效。由于中心導體法電流是從芯棒中流過,不會發生直接通電法中燒傷工件的現象。
